努开姆探伤设备超声波低频探头研制

云试剂-科学材料城 / 2018-07-03

1前言

德国努开姆超声波探伤设备采用高频率(15MHz)探头,是为了提高探伤灵敏度,发现钢管中较小缺陷,当努开姆公司在考虑提高探头频率的时候,却忽略了由于探头频率过高,会引起钢管中较大晶粒产生的反射,导致噪声增大而降低探伤灵敏度,使晶粒较大的钢管无法探伤。2002年6月,用努开姆探伤设备对GH600, 46×3钢管进行探伤时,就发现噪声较大无法探伤,后来,把GH600, 46×3钢管放在上海低频率(5MHz)探伤设备上探伤,情况就很好,解决了探伤问题。以后,努开姆探伤设备在探伤316L, 38×5钢管时,又发生上述现象,而放到上海探伤设备上探伤就一切正常。为了解决上述问题就大胆设想在德国努开姆超声波探伤设备上试制低频率(5 MHz)探头探伤,以改变努开姆超声波探伤设备对晶粒较大钢管无法探伤的问题。

2样管动态调试

分别用努开姆公司的高频探头、大平公司研制的1#探头和2#探头对样管进行动态调试:

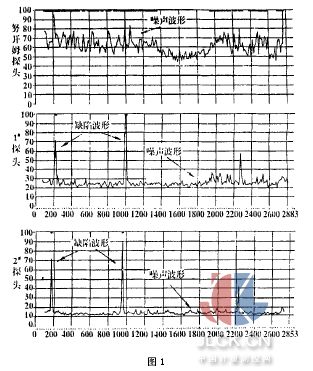

1) 38×5,钢种316L钢管调试情况。该钢管晶粒度测定为4.5～5级,比正常偏大。用努开姆公司高频探头调试样管,无法发现样管中人工缺陷回波,探伤波形杂乱;用大平公司研制的1#探头调试样管,能明显显示样管中人工缺陷回波,探伤波形清晰;大平公司2#探头调试效果与1#探头相同。(见图1)。

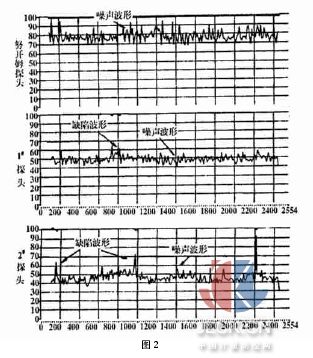

2) 46×3,钢种GH600钢管调试情况。该钢管晶粒度测定为1.5～3级,晶粒粗大。用努开姆公司高频探头调试样管,无法发现样管中人工缺陷回波,探伤波形杂乱;用1#探头调试样管,样管中人工缺陷有较小回波,探伤波形中噪声较大;用2#探头调试样管,能明显显示样管中人工缺陷回波,探伤波形清晰,噪声较小。(见图2)。

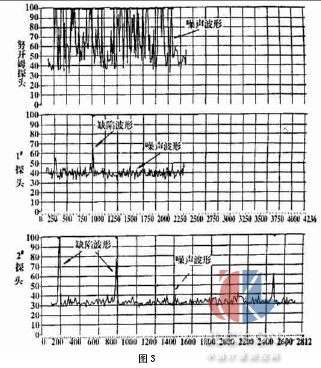

3) 25×1.75,钢种新13#钢管调试情况。该钢管晶粒度测定为4.0～5级,晶粒度比正常偏大。用努开姆公司高频探头调试样管,无法发现样管中人工缺陷回波,探伤波形杂乱;用1#探头调试样管,对
样管中人工缺陷有很小回波,探伤波形中噪声较大;用2#探头调试样管,能发现样管中人工缺陷波形,缺陷波形显示比(1#探头)明显。(见图3)。

3结论

1)2#探头基本上解决了努开姆公司高频探头无法解决晶粒度较大钢管的探伤问题。

2)努开姆公司高频探头对发现钢管中小缺陷能力较强,按GB 14976和GB 13296标准生产的钢管,在用努开姆探伤设备进行探伤时,由于探头灵敏度高,可导致钢管中未超标的小缺陷报警,如果采用大平公司研制的低频探头,能改善上述现象,从而,提高钢管探伤合格率。

3)从调试情况来看,大平公司研制的探头性能已达到努开姆公司探头的性能要求,并能与努开姆公司探伤仪器相匹配,可作为努开姆探伤设备中超声波探头供应生产厂。

4)下一步我们将对GH800,GH690,GH2520等新试钢管进行调试,使低频探头在努开姆公司探伤设备上得到全面应用。
